昭晓Fusion Debug™是一款基于创新架构的全面调试系统，建立在芯华章全新的、自主开发的调试数据库之上，并由创新的设计推理引擎和高性能分析引擎提供动力，可轻松进行信号连接跟踪和根本原因分析，极大地提升了工作效率。
下面我们将详细介绍昭晓Fusion Debug™多种强大的技术，包含提供快速源代码解析、波形查看、设计原理图探索和覆盖率数据分析，并展示各项性能指标。
1 完整的波形调试解决方案
Fusion Debug™基于通用波形数据库XEDB的高性能读取接口，可以快速加载大规模波形数据。在波形窗口中支持丰富的波形操作包括: 网格、标记、测量、统计、颜色变化、分组、放大/缩小、进制转换、信号合并和分组等。同时也支持流行的鼠标手势操作，可以定制不同的功能。
2 完整的源代码调试解决方案
Fusion Debug™基于源代码查看器，能全面支持SystemVerilog、Verilog，并提供语法高亮、信号值标注、代码折叠、指示、拖放、选择等一系列常用操作。同时，支持快速导入设计、浏览电路设计层次(Design Hierarchy Tree)，通过Hierarchy Tree能快速了解例化与调用的情况，并且支持对选中的信号做静态和动态追踪，方便地找到信号的Driver/Load/Connectivity。
3 完整的电路图调试解决方案
Fusion Debug™通过网表生成和分析技术，可以将RTL设计用电路原理图的形式展示。包括，Scope对应的电路原理图展示以及动态展示信号的连接关系。通过原理图，可以帮助用户更快地理解设计、定位问题。
4 信号动态追踪和根本原因分析
Fusion Debug™提供了信号值变化根本原因分析技术(root cause analysis)，支持选取同一个信号在不同时间点的变化做根本原因分析，并能正确定位Root Cause的位置。同时可以在电路图里做Active Trace，将信号变化的传播轨迹展示出来。
5 完整的覆盖率调试解决方案
芯华章的Coverage数据具有统一的数据格式，不同的产品都可以通过Coverage DB的接口产生覆盖率数据。通过界面中覆盖率数据面板，可查看统计数据、摘要和详细信息。同时，Coverage视图直接集成在Fusion Debug™产品内部，能够与Fusion Debug™其他视图无缝连接，用户查看Coverage的同时就能直接Debug。
6 性能指标
/XEDB压缩率/
通过3个不同的SoC进行XEDB的压缩率测试。测试过程中，通过使不同格式的输入内容是相同的（信号数量和数值变化数量相同），来对比输出波形的大小，测试数据如下：
对比国际标准格式VCD，XEDB的压缩率通常可以达到VCD的20到1000倍以上，在某些情景下，甚至可以超过2000倍
对比国际主流的数字波形格式，证明XEDB的压缩率超1.5X-8X
/XEDB接口性能/
通过选取不同的SoC，分别对比了十万、百万、千万级的信号数量，信号变化数量都超过10亿，测试数据如下：
XEDB的大小是主流数字波形的70%左右
XEDB的写入速度可以达到主流数字波形的1.5到3倍以上

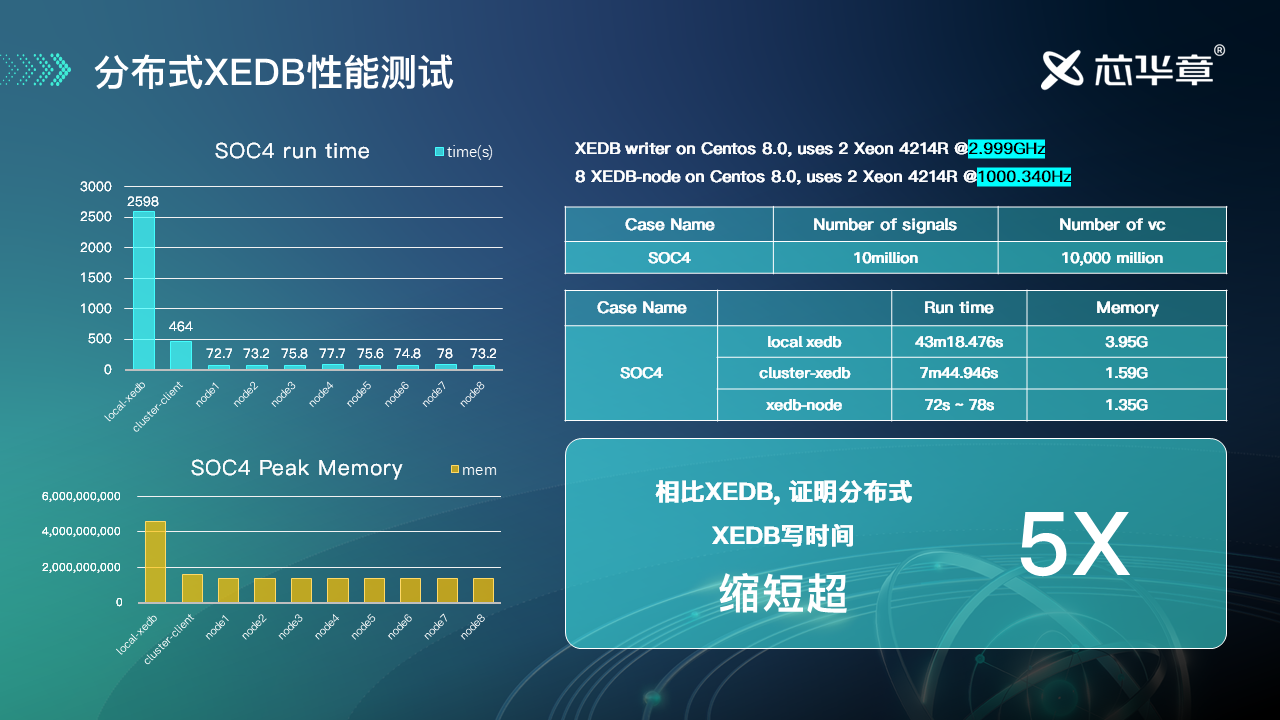

/分布式XEDB性能/
上图数据中的测试Design有1千万根信号，信号变化的数量是100亿，通过测试得到使用单机(主频3G的高性能机器)模式运行，写完所有数据需要43mins。以及使用测试系统(一台主机+8台普通性能的机器组成的集群)运行分布式测试数据如下：
相比于单机模式，波形写入速度缩短超过5倍
主机的算力得到了分担，单机的运行时间，和内存占用都大大降低
以上性能指标数据均使用真实项目及在实验室条件下取得
